體外索加固在橋梁中的廣泛應用

  • 發布時間:
  • 2023-07-17

體外預應力結構的概念最早產生于法國,體外預應力體系是后張預應力體系的重要的分支之一, 是一種使用完全位于構件主體截面以外的預應力束來對構件施加預應力的結構體系。

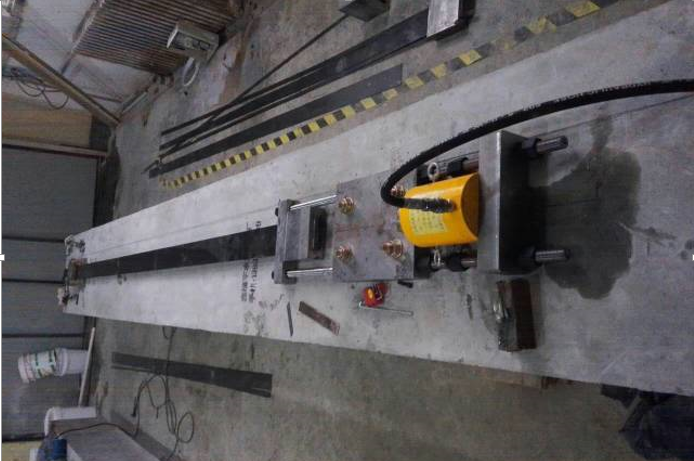

目前體外預應力加固技術正廣泛地應用于舊橋加固方面,其中體外索加固技術和體外預應力碳纖維板加固技術的應用更為廣泛。首先體外索加固技術和預應力碳纖維板加固技術原理基本相同,都是通過預應力技術,發揮了鋼絞線和碳纖維板的高強度、高彈性模量的優勢,對橋梁進行抗彎加固,提高了橋梁的強度、剛度和穩定性;同時能減少原構件的變形,能減少和封閉裂縫。它們的不同點在于,體外預應力加固技術是一種無粘結的后張法預應力加固技術,預應力碳纖維板加固技術是一種有粘結的后張法預應力加固技術。


體外索加固主要由以下幾部分組成:

1、體外預應力束主體(預應力鋼絞線、套管及防腐材料);

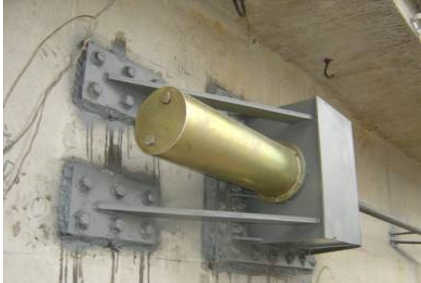

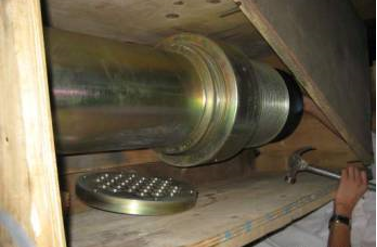

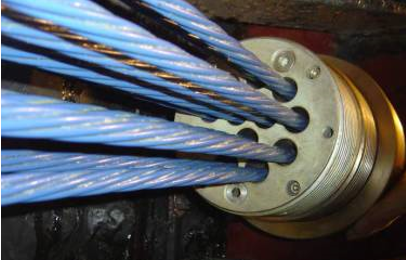

2、體外預應力錨固系統(錨具、連接器、中間錨具及錨固系統的防護構造等);

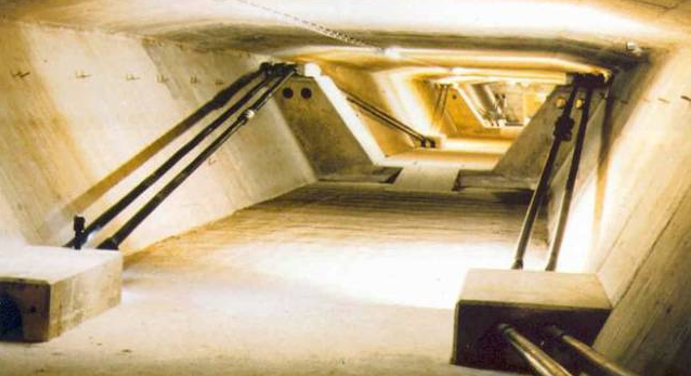

3、體外預應力轉向塊節點及轉向器構造或裝置;

4、體外預應力束的減震裝置與定位構造。


體外索加固的優點:

a、簡化了預應力鋼絞線曲線, 預應力鋼絞線僅在錨固處與轉向處與結構相連,減少摩擦力引起的預應力損失,提高預應力使用效率;

b、體外索布置靈活,適合復雜截面梁及梁底為曲線的梁抗彎加固,并適用于大跨度梁抗彎加固;

c、體外索可調可換,便于使用期間進行維護(檢查、檢測、維修、補張拉和必要時的更換);

d、體外索可以在全橋加固或者局部加固,可在腹板、頂板、底板等不同位置根據需求布置體外索。


說了這么多體外索加固的優點,是不是說它就沒有缺點呢?我們都知道一個事物有好的一面,它必然也會存在著不足的一面,接下來我們就了解一下這么好的體外索加固技術它到底存在著哪些問題吧。

問題一:體外索布置在截面外,防腐、防護相對較困難,易受外界影響,且錨固及轉向區域容易產生應力集中,局部應力大,對錨固區和轉向區域的施工要求高。

問題二:錨固力完全由錨具提供,且錨固位置不自由,一般為橋臺或橋墩橫梁處,且做成橋后的通長鋼束。

問題三:體外索與混凝土之間無粘結,與結構的相應截面變形不協調,容易造成預應力損失,且體外預應力鋼束在轉向處有滑移。

問題四:施工復雜,工期長。轉向塊、錨固端、減振裝置及預應力索的安裝施工較復雜。


在對體外索加固技術在橋梁上的應用一定的了解以后,你能說出它與預應力碳纖維板加固技術的不同嗎?在之前的文章中卡本多次提到預應力碳纖維板加固技術的應用,卡本認為技術是相通的,只有不斷地對現有技術進行對比和分析我們才能根據實際情況選擇出適合的加固技術為結構進行加固補強,為人民的生命財產保駕護航。
